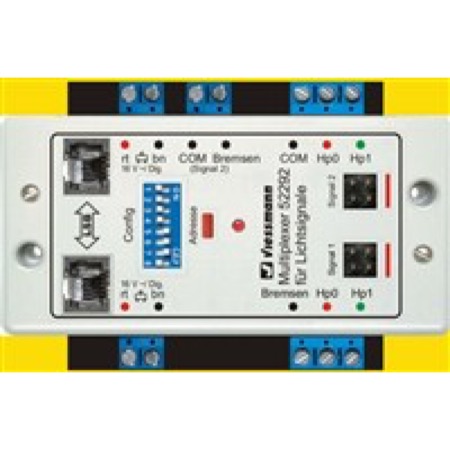

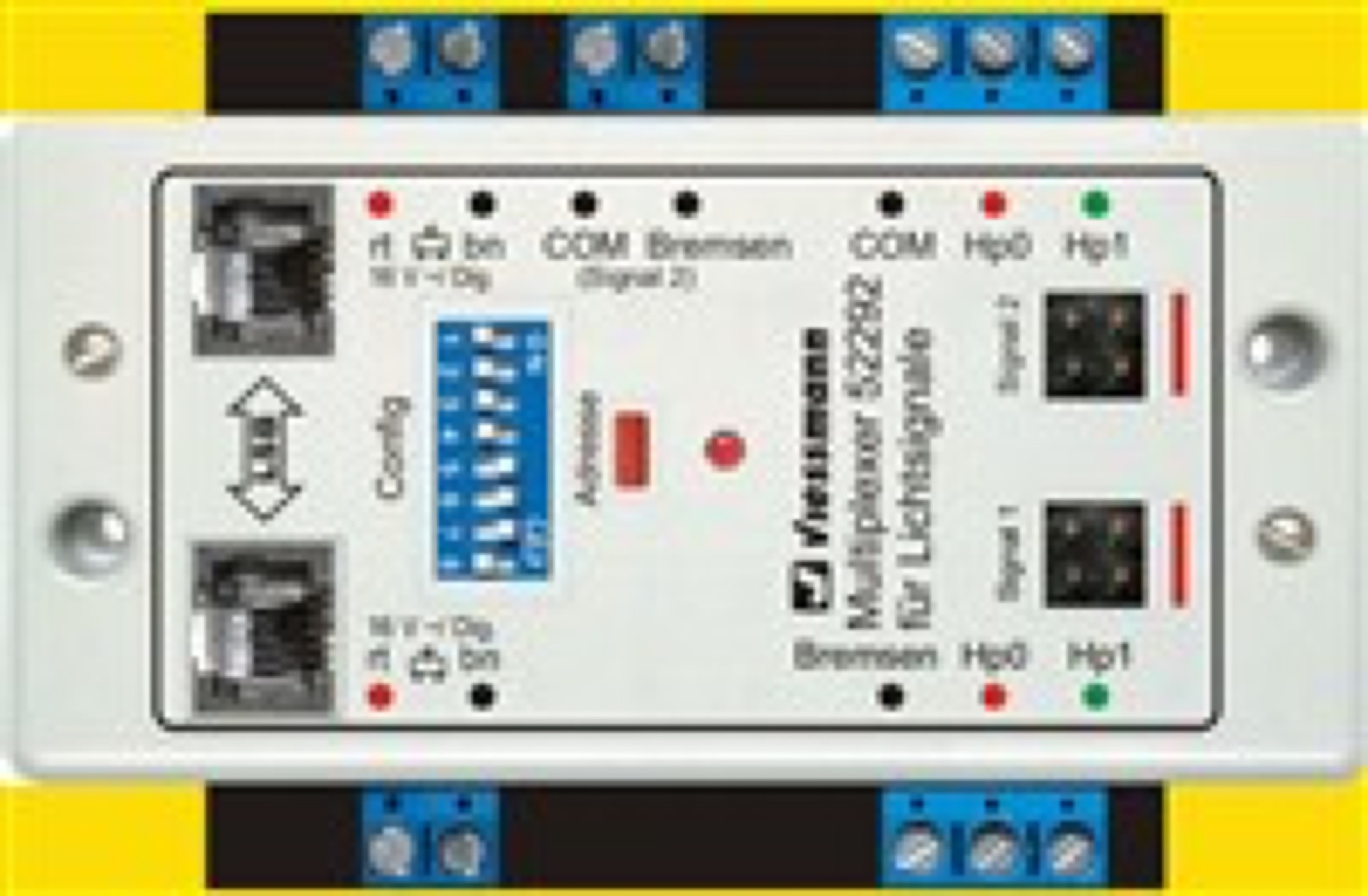

Doppel-Multiplexer f.2 Lichts

Producent     Viessmann   Varenr.     52292   EANnr.     4026602522920   Varegruppe     Usorteret Viessmann   Se stort billede     Tryk her

Dieses Steuermodul mit integriertem Digitaldecoder (MM, DCC) ist geeignet für 2 Viessmann Hauptsignale mit Multiplex-Technologie, z. B. Ks-Signale Art. 4042 – 4046 und Standard-Lichtsignale mit Multiplex-Technologie Art. 4721 – 4728 und ist die ideale Steuerung für die Viessmann Signalbrücken Art. 4750 und 4755 mit den dazu gehörenden Signalköpfen Art. 4750 – 4753. Das Modul steuert 2 unabhängige Hauptsignale und erkennt die angeschlossenen Signale automatisch. Bilden Haupt- und Vorsignal eine Einheit (Hp/Vr-Kombinationen), können die einzelnen Signalköpfe auch mit eigenen Adressen unabhängig voneinander gesteuert werden. Es verfügt über analoge Eingänge für das Tastenstellpult Art. 5547 oder für Gleiskontakte (analog nur Signalbild Hp0/Hp1). Das Modul erlaubt Blockstreckenbetrieb mit Fahrstrombeeinflussung. Der Viessmann SpeedBus (LSB) ermöglicht den komfortablen Anschluss an den Viessmann Commander mit automatischer Anmeldung. Das angeschlossene Signal wird erkannt und konfiguriert sich entsprechend. Das Modul hat keinen Signalbus, ermöglicht jedoch die Steuerung von Vorsignalen durch freie Adressvergabe. Damit „hört“ das Modul die Befehle an ein folgendes Hauptsignal ab und steuert damit das Vorsignal richtig. Der Signalanschluss erfolgt über eine einzige Steckverbindung. Weicher Lichtwechsel zwischen den Signalbildern sowie weitere Eigenschaften sind einstellbar. Für eine automatische Zugbeeinflussung ist der Art. 5227 Relais, doppelt, monostabil, 2 x 2UM direkt anschließbar.
